WE6

Produkt anfragen

WE6

WE6
Produkt anfragen
Pos. Benennung
A Entlüftung Kühlkreislauf
B Sperrmedium EIN
C Sperrmedium AUS
D Kühlwasser EIN
E Kühlwasser AUS
F Entleerung Kühlkreislauf

WE6

Merkmale

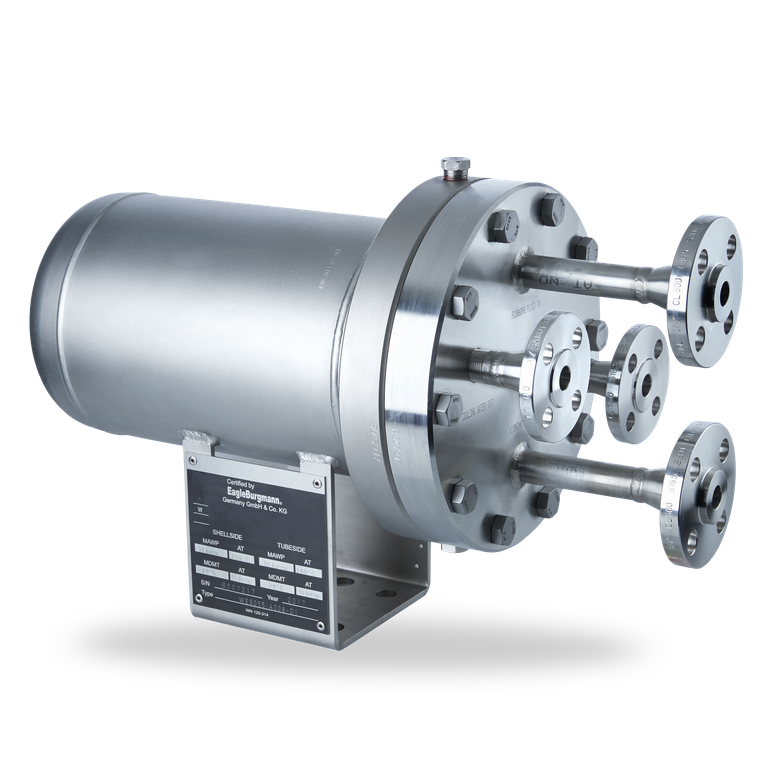

Wärmetauscher der WE6 Baureihe werden zur Kühlung von Sperrflüssigkeiten in Dichtungsversorgungskreisläufen eingesetzt. Sie sind in 2 Standardgrößen lieferbar und entsprechen den API 682 Anforderungen, wobei das Sperrmedium durch das Rohr geführt wird, das Kühlmedium durch den Mantel.

Zur einfachen Entleerung bzw. Entlüftung der Kühlwasserseite mit Kugelhähnen lieferbar. Die WE6 sind mit einer Temperaturüberwachung in der Vorlaufleitung zur GLRD (optional nach API 682) kombinierbar.

Zirkulation nach API 682 / ISO 21 049: Plan 21, Plan 22, Plan 23, Plan 41

Vorteile

  • Einsatzgrenzen von bis zu 45 bar / 260 °C (Rohrseite): Geeignet für eine Vielzahl anspruchsvoller Einsatzbedingungen.
  • Teilbare Ausführung: Gewährleistet die optimale und einfache mechanische Reinigung der Rohre
  • Kühlwasser- sowie Prozessseite komplett entlüft- und entleerbar
  • Edelstahl 1.4404: Hohe Beständigkeit gegen korrosive Medien

Standards und Freigaben

  • PED 2014/68/EU (Auslegung, Konstruktion und Herstellung nach EU Druckgeräterichtlinie)
  • ASME VIII, Div. 1 (Konstruktion, Berechnung und Fertigung)

Hinweis

Reinigung:
Kühlwasserseite: Nach abnehmen des Gehäuses kann der Bereich um die Rohre mechanisch gereinigt werden.
Sperrmediumsseite: Spülen mit geeigneten, schmutzlösenden Medien.


Produktvarianten

Bezeichnung WE6055/A008-D0 WE6055/A009-D0 WE6055/A010-D0
Rohr Mantel Rohr Mantel Rohr Mantel
Auslegungsvorschrift ASME VIII, Div. 1 ASME VIII, Div. 1 ASME VIII, Div. 1
Prozessanschlüsse Flansch 3/4",
600 lbs		 3/4" NPT (f) Flansch 3/4",
600 lbs		 Flansch 3/4",
150 lbs (geschraubt)		 Flansch 3/4",
600 lbs		 Flansch 3/4",
150 lbs (geschweißt)
Zul. Druck1) 55 bar
(798 PSI)		 15 bar
(217 PSI)		 55 bar
(798 PSI)		 15 bar
(217 PSI)		 55 bar
(798 PSI)		 15 bar
(217 PSI)
Zul. Temperatur1) -29 ... +260 °C
(-20 ... +500 °F)		 -29 ... +260 °C
(-20 ... +500 °F)		 -29 ... +260 °C
(-20 ... +500 °F)		 -29 ... +260 °C
(-20 ... +500 °F)		 -29 ... +260 °C
(-20 ... +500 °F)		 -29 ... +260 °C
(-20 ... +500 °F)
Kühlleistung (kW)2) 6,0 6,0 6,0
Metallische Teile 316/316L 316/316L 316/316L
O-Ringe Viton® Viton® Viton®
Schrauben Edelstahl
SA-193 B8M2		 Edelstahl
SA-193 B8M2		 Edelstahl
SA-193 B8M2

1) Abweichende Betriebsdaten auf Anfrage
2) Die Kühlleistungen hängen von den vorhandenen Medien, deren Temperaturen und Durchflussmengen ab. Für eine fachgerechte Auslegung zur Auswahl des geeigneten Wärmetauschers kontaktieren Sie bitte EagleBurgmann.

Ähnliche Produkte

WDK

WDK

Die WDK5120 Wärmetauscher werden zur Kühlung von Sperrflüssigkeiten in Dichtungsversorgungskreisläufen eingesetzt. Der Wärmetauscher ist mit einer gewickelten Doppelwendel ausgeführt, die um das Führungsrohr positioniert ist. Das Sperrmedium wird in den Rohren geführt, das Kühlmedium um die Rohre.

Zirkulation in Anlehnung an API 682 / ISO 21049: Plan 21, Plan 22, Plan 23, Plan 41

Mehr erfahren

WED

WED

Wärmetauscher der WED Baureihe werden zur Kühlung von Sperrflüssigkeiten in Dichtungsversorgungskreisläufen eingesetzt. Die WED Wärmetauscher sind hierbei als Rohrbündelwärmetauscher mit integrierten Umlenkblechen konzipiert, das Sperrmedium wird dabei durch den Mantel geführt, das Kühlmedium durch die Rohre.

Zirkulation in Anlehnung an API 682 / ISO 21 049: Plan 21, Plan 22, Plan 23, Plan 41

Mehr erfahren

WED5

WED5

Wärmetauscher der WED5-Baureihe (Abbildung: WED5050/A020-D1) werden zur Kühlung von Sperrflüssigkeiten in Dichtungsversorgungskreisläufen eingesetzt. Die WED5 Wärmetauscher sind in 3 Standardlängen lieferbar und entsprechen den API 682 Anforderungen, wobei das Sperrmedium durch das Rohr geführt wird, das Kühlmedium durch den Mantel. Zur einfachen Entleerung der Kühlwasserseite, ist der Wärmetauscher auch mit Entleerungs-Kugelhähnen lieferbar. Ferner können die Wärmetauscher auch mit einer Temperaturüberwachung in der Vorlaufleitung zur GLRD (optional nach API 682) kombiniert werden.
Zirkulation nach API 682/ISO 21049: Plan 21, Plan 22, Plan 23, Plan 41

Mehr erfahren

Kontakt

Individuelle Lösung anfragen

Wir entwickeln und produzieren kundenspezifische Sonder- und Einzellösungen für jeden Anwendungsfall.

Experte kontaktieren Referenzprojekte anzeigen
Zurück zur Übersicht
